貨架叉車AGV
2噸小車技術資料

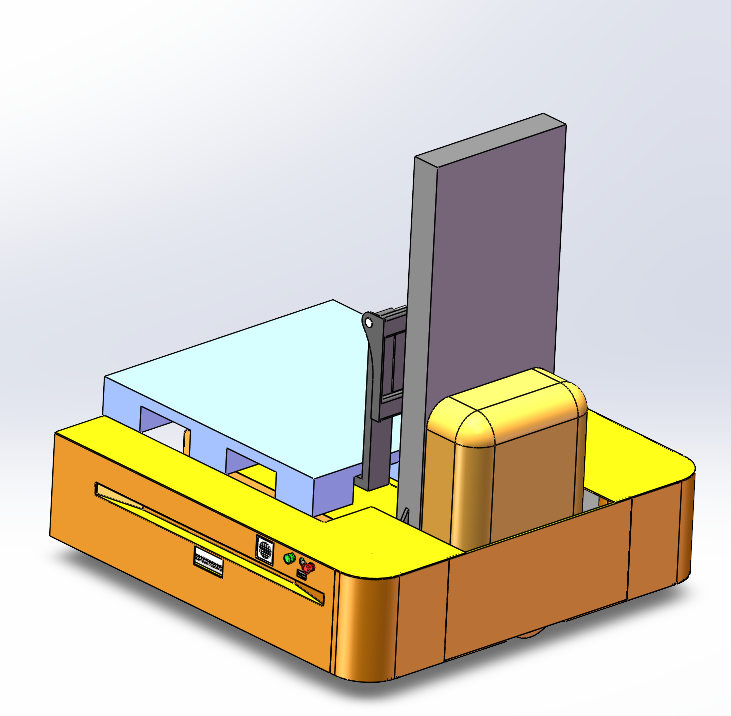

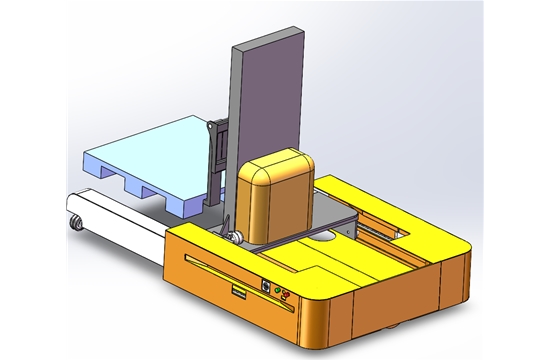

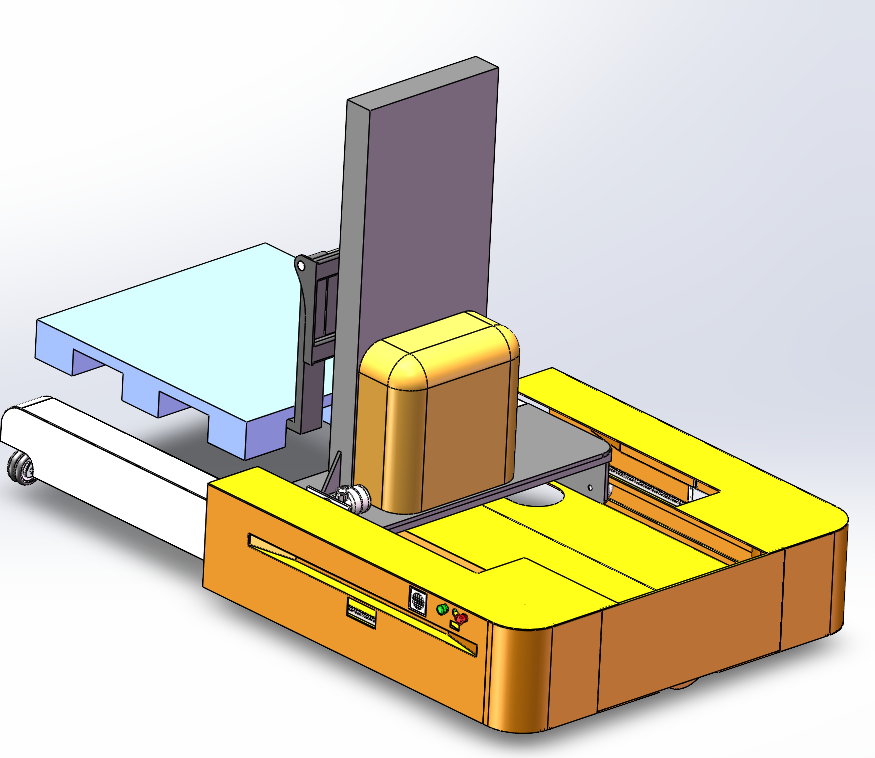

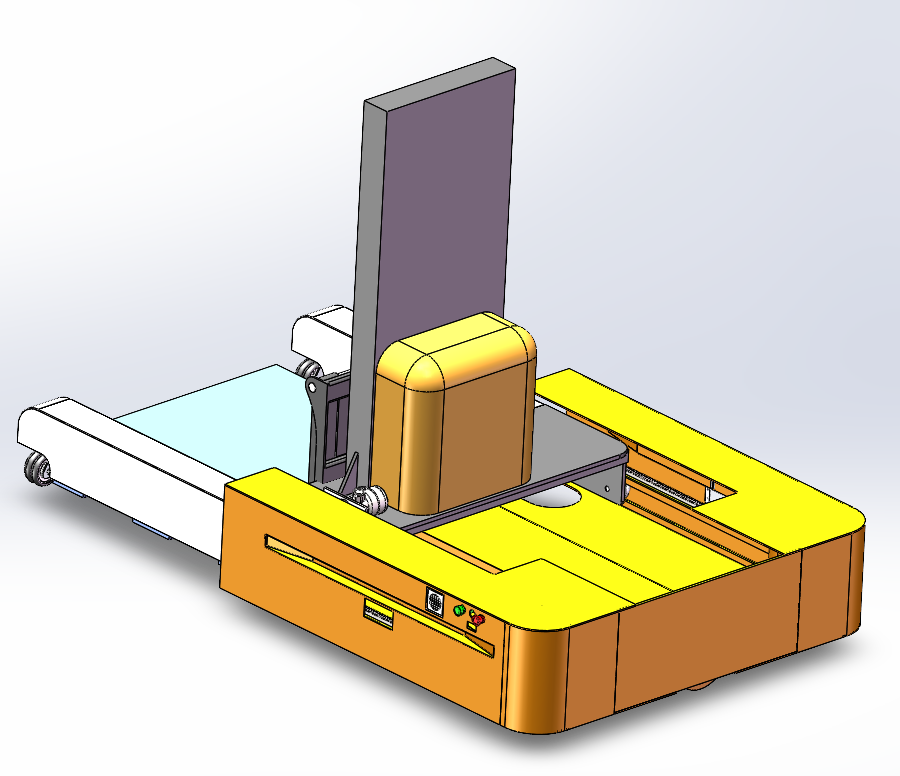

一、設備圖片：
二、技術要求
1、基本要求
1.1 產品
柔性配送設備滿足1.8噸托盤配送，托盤尺寸：（1100*1100*160）
1.2 產能
柔性配送設備滿足基地暫存區與A、B線每天托盤搬運產能需求。
2、詳細要求
柔性配送設備配置要求
|
序號 |
硬件清單 |
技術要求 |
備注 |
|
1 |
小車 |
||
|
1.1 |
小車主參數 |
1.1.1額定載重：≥2000Kg 1.1.2運行速度：空載0-40m/min，滿載0-30m/min，速度可調； 1.1.3小車尺寸：1650*1650*1000 1.1.4運行方式：自動，實現小車前后行駛及原地旋轉，側面裝卸托盤； 1.1.5鋰電池：48V/100Ah。 1.1.6小車重量：650KG |
|
|
1.2 |
小車本體 |
1.2.1車架結構外觀美觀，且具有足夠剛度，能夠承載托盤及整車重量；1.2.2油漆質量滿足相關標準； 1.2.3安裝有起吊裝置。 |
|
|
1.3 |
小車驅動裝置 |
1.3.1驅動裝置結構可靠，驅動 系統可實現人工控制，具備速度控制、方向和制動控制的能力； 1.3.2車輪為聚氨酯包膠輪，材料硬度為（92±3）HA，接地比壓小于25MPa，能夠適應工廠地面正常行駛； 1.3.3驅動伺服電機選用同毅或同等性能廠家，電機功率滿足負載情況下正常行駛。 |
|
|
2 |
充電裝置 |
||
|
2.1 |
自動充電器 |
3.1.1充電器功率：1Kw（AC220轉DC48V/20A）； 3.1.2控制策略滿足防觸電要求； 3.1.3可實現無人值守完全自動充電功能； 3.1.4自動識別充電狀況，具備過流、過熱、過壓、過載、反極等多重保護電路充滿自動關機等功能。 |
|
|
2.2 |
手動充電器 |
3.2.1充電器功率：1Kw（AC220轉DC48V/20A）； 3.2.2可實現無人值守完全自動充電功能； 3.2.3自動識別充電狀況，具備過流、過熱、過壓、過載、反極等多重保護電路充滿自動關機等功能。 |
|
|
3 |
小車系統 |
||
|
3.1 |
工控機 |
3.1.1 用于接入全部工位的工作狀態按鈕； 3.1.2通過以太網ModbusTCP/TCP/UDP、RS485等總線協議與各工位AGV車體控制器通信； 3.1.3接口豐富，滿足柔性裝配線正常運行及未來增加產能需求。 |
|
|
3.2 |
遙控器 |
3.3.1手持遙控器，控制AGV的前進、后退、左右橫移、原地旋轉以及轉彎； 3.3.2遙控器與設備為無線連接操控，通訊距離達到30米； 3.3.3 每臺AGV小車配一個遙控器，并具有唯一可識別性； 3.3.4控制器外觀美觀實用。 |
|
|
4 |
安全系統 |
||
|
4.3 |
電氣安全 |
7.3.1設備布有急停開關，按鈕位置在便于人員操作處； 7.3.2設備布有三色警示燈，三色燈分為紅、黃、綠； 7.3.3在車體內布有蜂鳴報警器，在運行時進行提示。 |
|
|
5 |
其它 |
||
|
5.1 |
備品備件及易耗件 |
提供1年所需的備品備件及易耗品清單。 |
|
|
5.2 |
其它異常情況 |
5.2.1小車運行過程中發生非正常停車、斷電等故障時，有相應急安全操作策略，確保流水線正常運行； 5.2.2由于產品缺料、質量、加急訂單等情況，影響工位按節拍運轉，有相應插單或跨工位操作策略。 |
|
3、執行標準
GB/T30029 自動導引車（AGV） 設計通則
GB/T30030 自動導引車 術語
GB/T 5226.1 工業機械電氣設備 第一部分 通用技術條件
GB/T 25295電氣設備安全設計導則
GB/T 16754機械安全 急停設計原則
GB 12348工廠企業廠界環境噪聲排放標準
4、其它要求
4.1 設備顏色
設備外觀顏色，除主要外購件（驅動裝置、安全系統、充電器等）按其出廠顏色外，其余部分顏色按需方要求執行；
4.3設備驗收
供方負責按所列1.8噸托盤調試，運行一個月，生產節拍符合產能要求。
5 附件
按需提供產品操作說明書、易損件、設備清單等。
